玻璃基板产业链图解

芯片封装用了几十年的有机基板，就像一条老旧的双向两车道——信号跑不快、芯片塞不下，路已经不够用了。Intel、台积电、三星不约而同地把目光投向了一块玻璃。

玻璃基板到底是什么？ 简单来说，就是用特殊玻璃替代传统有机树脂，做成芯片封装的底座。信号在玻璃里跑得更快、散热更好、布线密度能提升3到5倍。打个比方，有机基板像柏油马路，玻璃基板就像磁悬浮轨道。

一条产线要花多少钱？ 一条510×515mm的玻璃基板产线，设备投资就要13到15亿元。激光打孔设备占30%，PVD和黄光设备占50%，清洗检测占20%。其中最贵的环节是TGV填孔化学品，占总成本的30%。

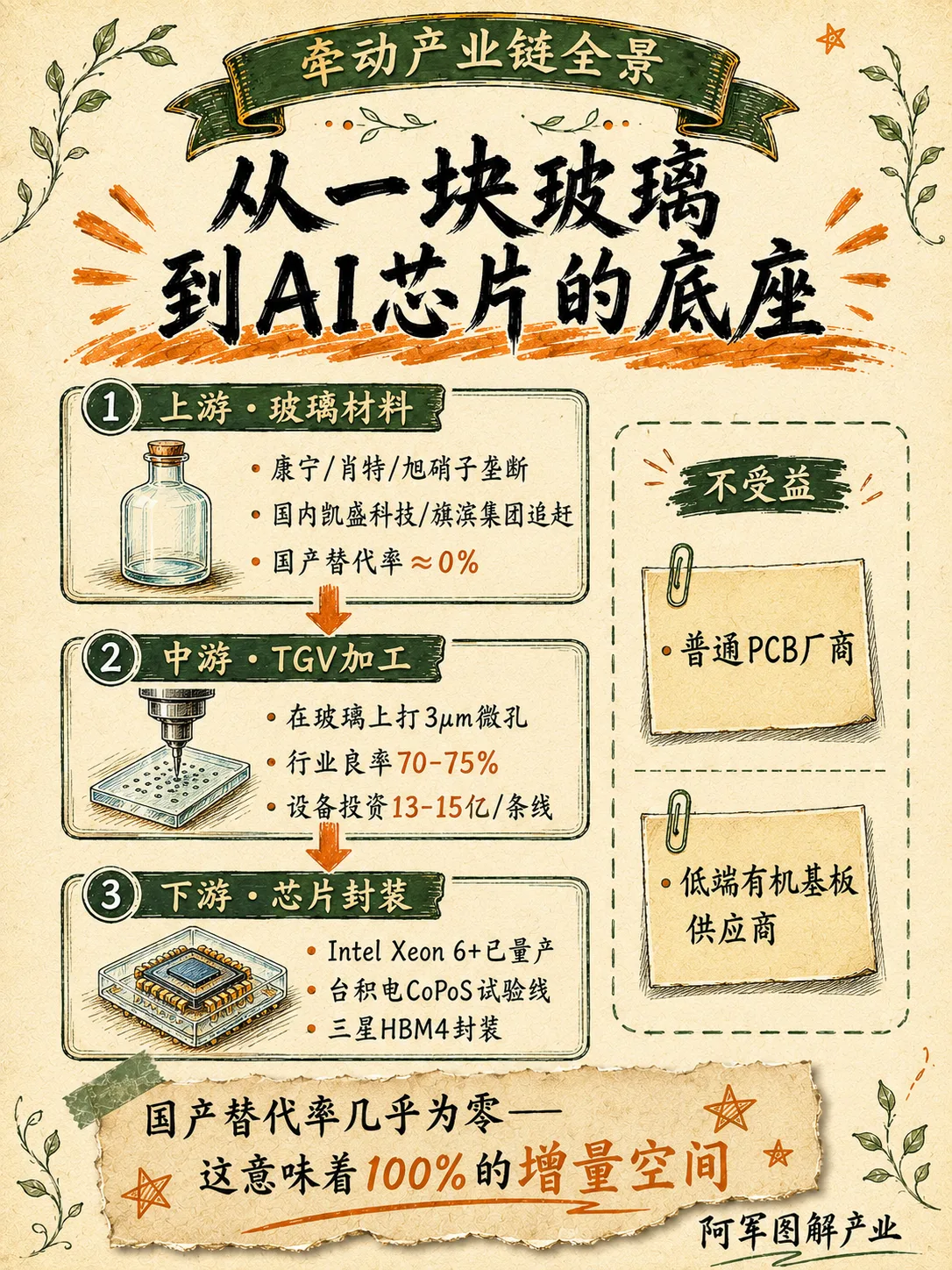

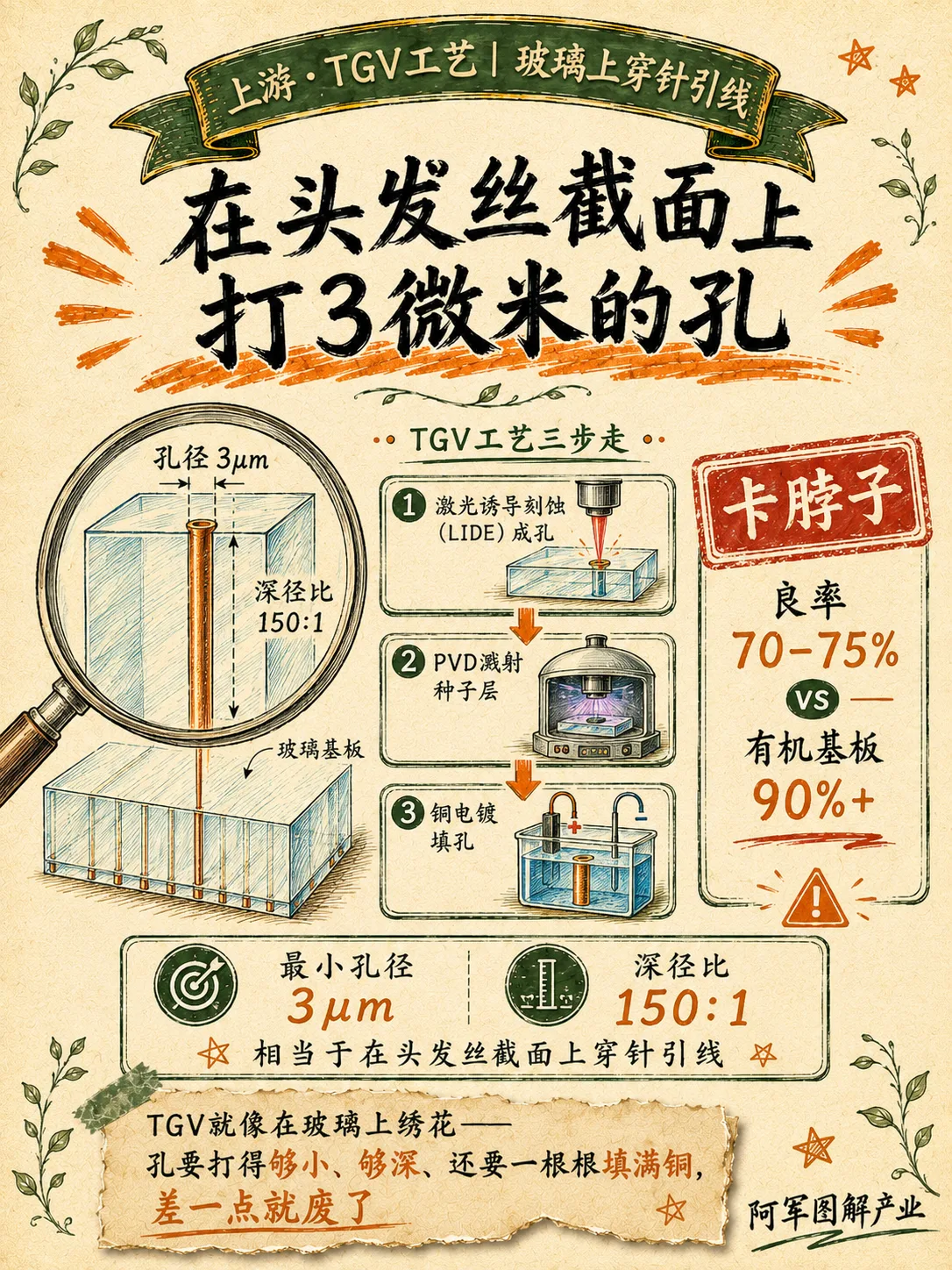

三个核心环节 ①玻璃材料：全球高端电子级玻璃被康宁、肖特、旭硝子三家垄断，国内凯盛科技和旗滨集团正在追赶 ②TGV工艺：在玻璃上打出直径3微米的孔，相当于在头发丝截面上穿针引线，目前行业良率只有70%到75% ③填孔化学品：打完孔还要把铜灌进去，国产替代率几乎为零

国内三条路线 ①彩虹股份（600707）：面板玻璃龙头，高世代市占率超30%，成本比进口低30%，2026年一季度净利润预增210%到250% ②沃格光电（603773）：掌握TGV全制程量产能力，最小孔径3微米，半导体业务毛利率超50%，已经切入英伟达和AMD供应链 ③京东方（000725）：投资9.93亿建设玻璃基封装载板试验线，面板巨头跨界入场

需要注意的是，彩虹股份2025年净利润同比下降69.8%，传统业务在下滑，新业务还在爬坡。东旭光电已经ST了，说明这个行业不转型就是在等死。

为什么现在值得关注？ 三个信号同时出现：Intel已经量产验证了技术可行性，2026年被券商称为玻璃基板商业化元年，国产替代率几乎为零意味着巨大的增量空间。行业预测3年内渗透率达30%，5年内超50%。

你现在看到的13到15亿一条产线，就像2020年看到宁德时代投动力电池——早期看起来很贵，但等产能起来、良率爬升，成本曲线会陡峭下降。

有个有意思的细节：Intel的玻璃基板量产基地选在新墨西哥州，和它的芯片厂是邻居。芯片和封装住在一起，以后研发迭代速度会快很多。

你觉得国内谁最有可能第一个跑通玻璃基板全链条？彩虹的材料底子、沃格的TGV工艺、还是京东方的资金体量？欢迎在评论区聊聊你的看法。
