薄膜沉积产业链图解

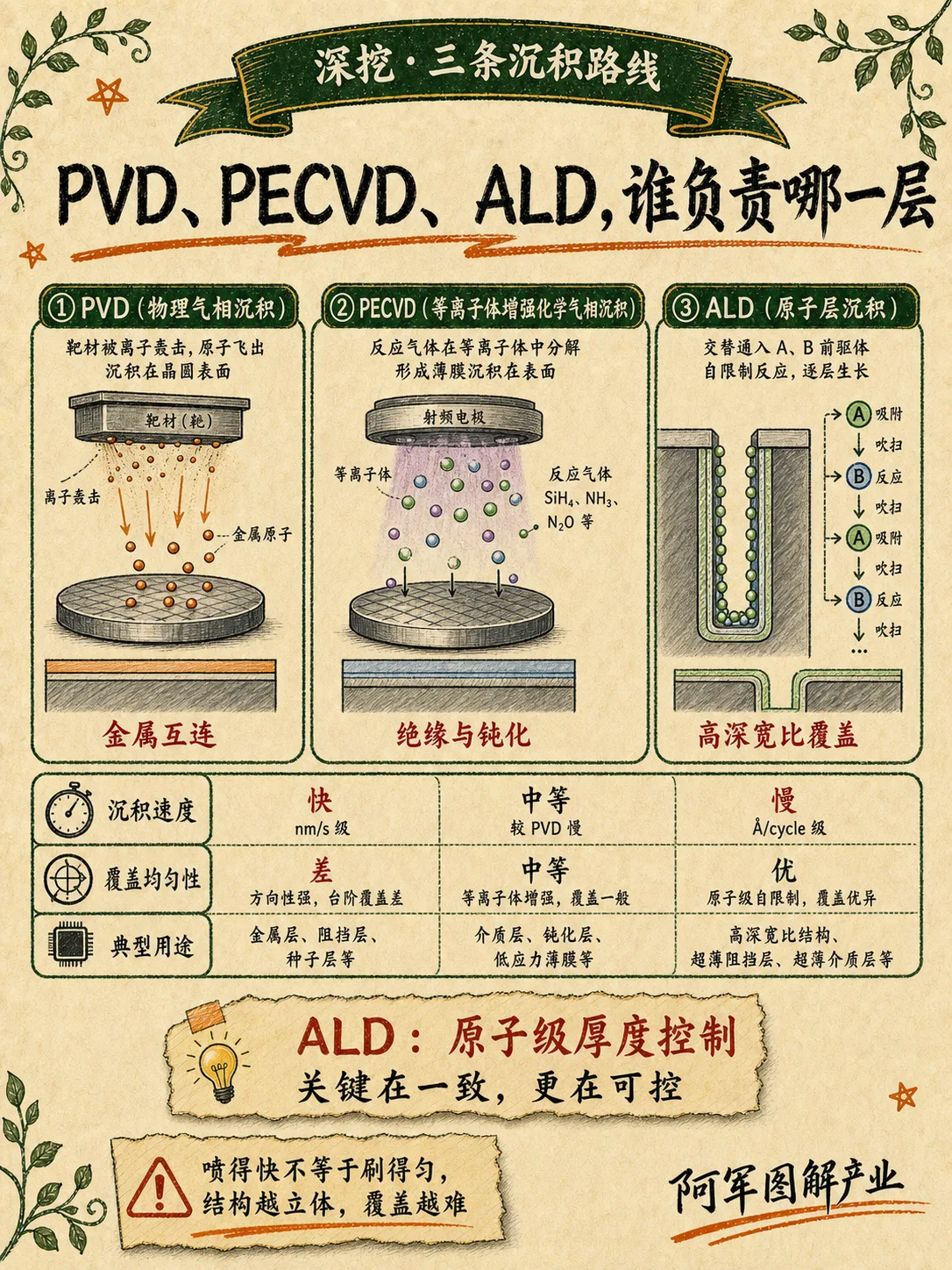

薄膜沉积负责把金属、氧化物、氮化物做成纳米级薄层：导电、绝缘、阻挡电荷，很多关键功能都靠它完成。PVD 像喷漆，擅长金属互连；CVD 和 PECVD 像在表面长膜，常见于介质层；ALD 像一勺一勺添料，速度更慢，却能把深孔侧壁也覆盖均匀。

薄膜沉积，芯片的功能涂层

芯片里最容易被忽略的一门手艺，就是给晶圆一层层穿上功能外衣。

真正难的从来不只是把膜做出来。膜厚要稳、颗粒要少、顶部与底部要均匀，设备还要在客户产线上连续跑出良率。把它理解成给一根很深很细的吸管内壁刷漆：外面刷匀不难，里面每个角落都一样厚，才是真门槛。

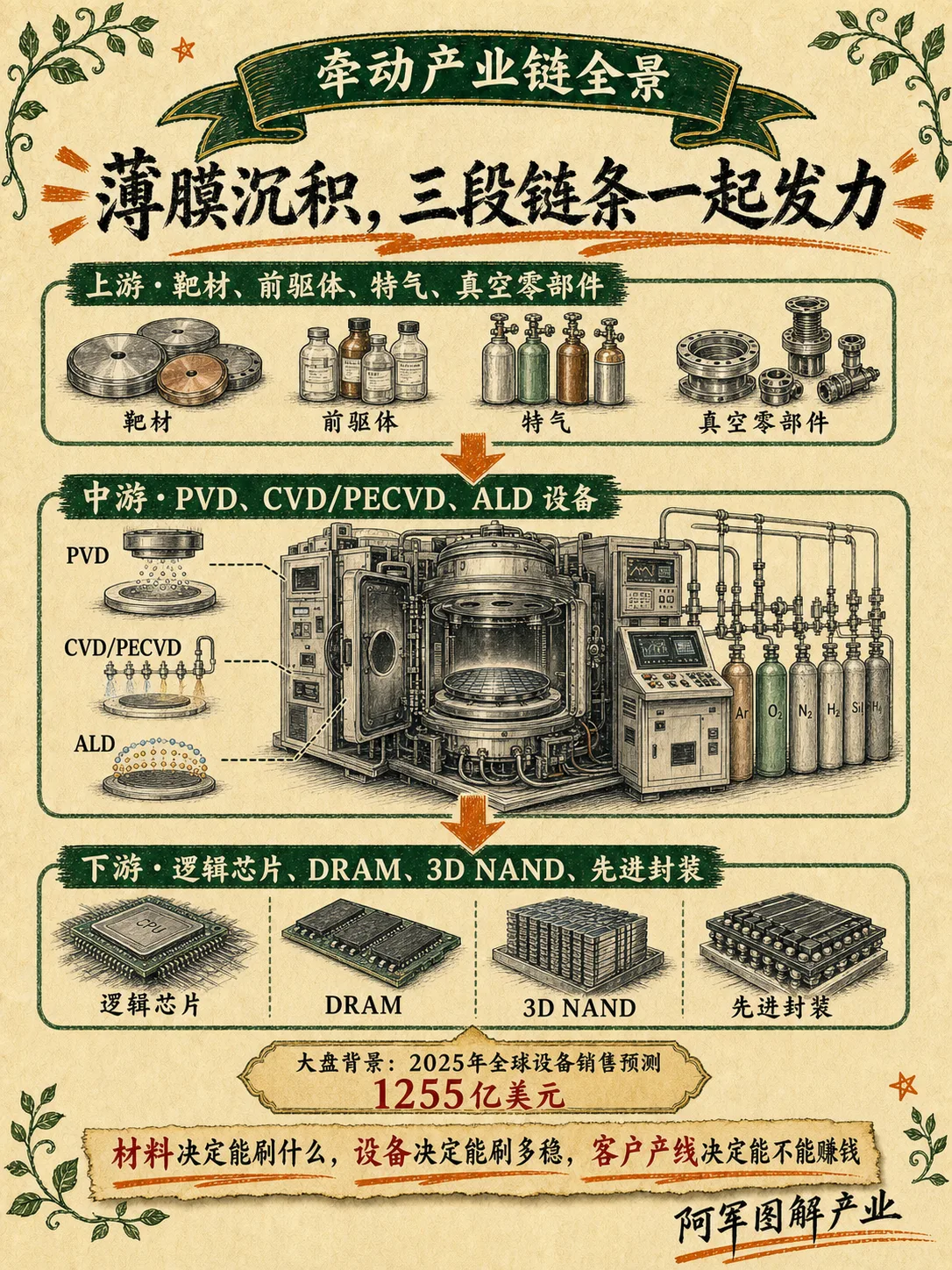

上游看靶材、前驱体和特气，它们像油漆与配方；设备内部看真空腔体、阀门、射频电源和控制软件，它们一起把几十个变量锁进极窄的工艺窗口。

公司层面，北方华创 2025 年营收 393.50 亿元、销售毛利率 40.10%，属于多品类前道设备平台；拓荆科技营收 65.19 亿元、销售毛利率 34.95%，核心方向是薄膜沉积；微导纳米营收 26.33 亿元、销售毛利率 32.69%，ALD 是重要能力之一。数据反映整体业务，不能直接替代某一机型的盈利能力。

SEMI 预计 2025 年全球半导体制造设备销售额将达 1255 亿美元。后续更值得关注三件事：3D NAND 堆叠层数、GAA 等先进结构的导入节奏，以及先进封装带来的新沉积需求。

薄膜沉积卖的从来不是一台喷涂机器，而是把膜厚、均匀性、颗粒和良率稳定交付到产线的能力。
