芯片线路想要刻到晶圆上,先要把图案“晒”出来。光刻胶就是负责感光和显影的精密材料,像一张纳米级底片:涂到晶圆上,经掩模版曝光后留下电路图形。

文字解读图解预览资料来源

芯片线路想要刻到晶圆上,先要把图案“晒”出来。光刻胶就是负责感光和显影的精密材料,像一张纳米级底片:涂到晶圆上,经掩模版曝光后留下电路图形。

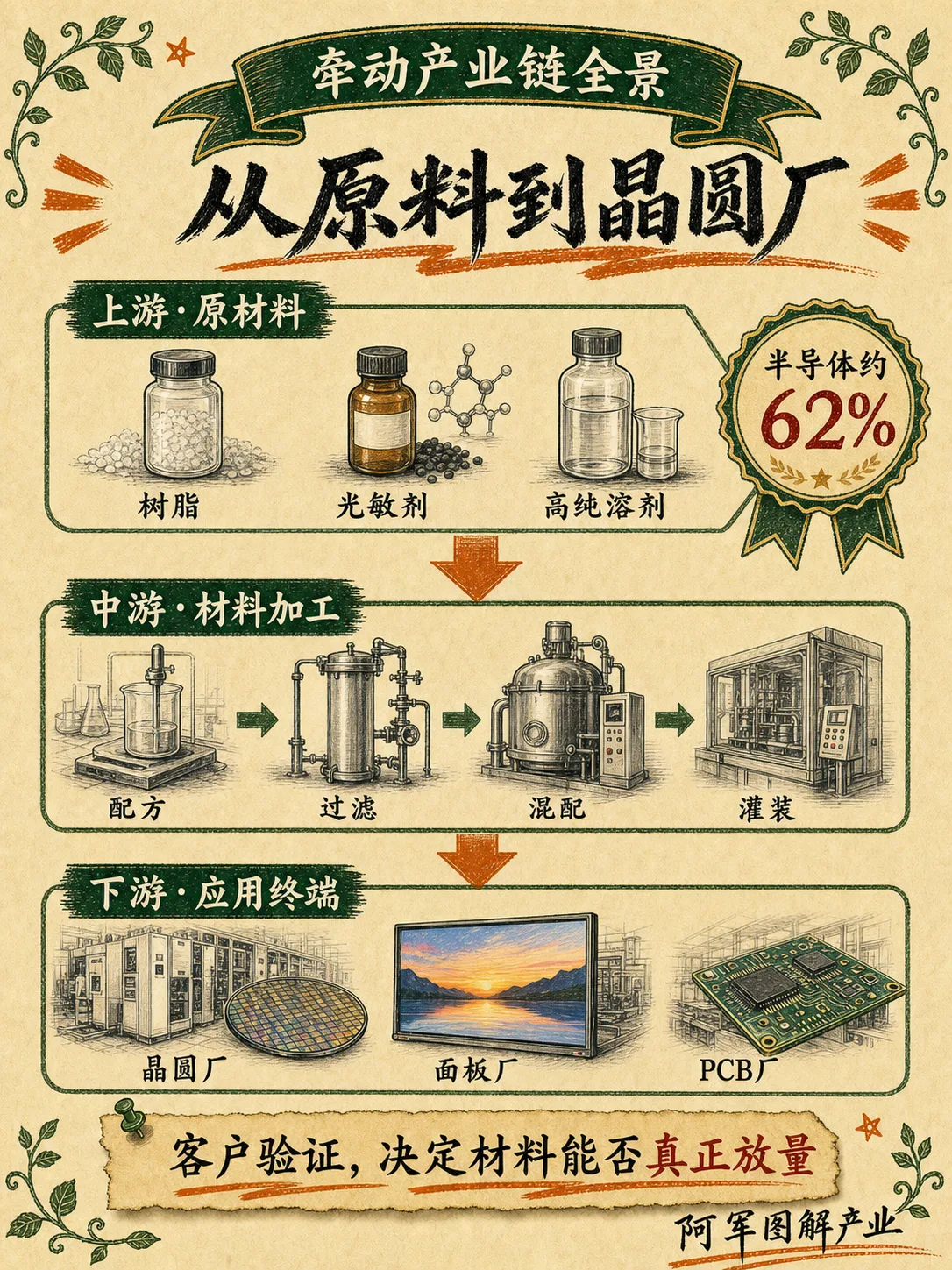

它的难点不只是配方。树脂负责成膜,光敏剂负责感光,高纯溶剂控制杂质;最终还要与光刻机、显影和刻蚀工艺协同,通过晶圆厂长周期验证。实验室样品能做出来,只是起点;客户愿意反复采购,才是材料真正进入产业链的信号。

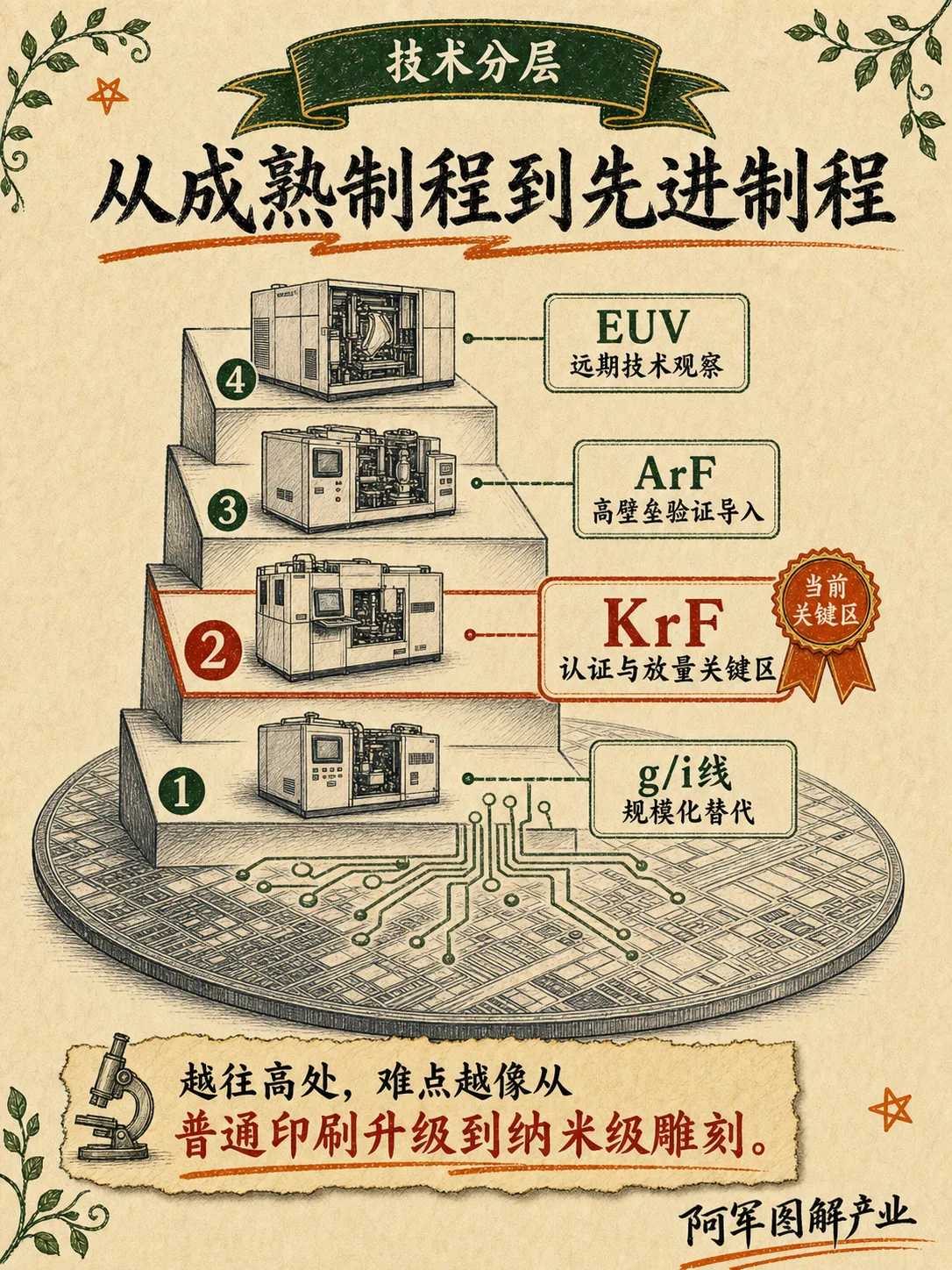

技术上,g/i线服务成熟制程,国内已有规模化替代;KrF 位于认证转放量的关键区;ArF 面向更先进的逻辑和存储,客户导入难度更高;EUV 仍适合长期技术观察。

MX 搜索收录的国海证券研报显示,2025 年全球光刻胶市场中,半导体光刻胶占约 62%。企业财务方面,MX Data 显示:彤程新材、容大感光、晶瑞电材、南大光电 2025 年整体销售毛利率分别为 24.20%、36.88%、24.94% 和 39.62%。这些属于公司整体口径,不能直接视为单一光刻胶产品的利润率。

接下来更值得盯住四个信号:KrF 是否从认证进入稳定放量,ArF 是否扩大客户验证,是否出现重复订单,以及批次稳定性是否持续改善。

一句话记住:光刻胶的护城河不只在配方,更在晶圆厂产线上长期稳定地跑出来。

你更看好成熟制程份额提升,还是 KrF、ArF 的高端突破?
